Стандартни размери на стенни{0}}разпределителни кутии

Стандартните размери наразпределителни-монтирани на стена кутииварират в зависимост от предназначението им (жилищни, търговски или индустриални), броя на вериги, стандартите за инсталиране и националните/регионалните разпоредби.

I. Основни размерни параметри

1. Брой модули: Ширината на модула за монтиране на миниатюрни прекъсвачи на стандартна DIN шина. Ширината на един стандартен модул е ​​приблизително 18 мм. Това е основата за определяне на ширината на заграждението.

2. Размери на корпуса: Височина × Ширина × Дълбочина, обикновено в милиметри (mm).

3. Брой вериги: Броят на прекъсвачите, които могат да бъдат инсталирани.

II. Обичайни битови разпределителни кутии

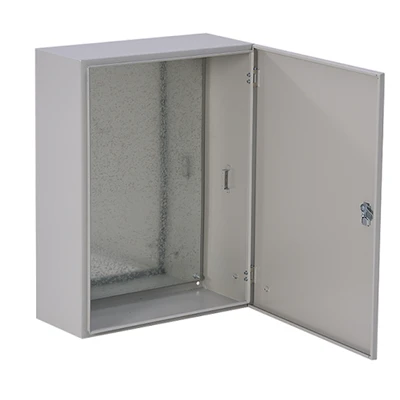

1. Повърхностно{1}}монтирана разпределителна кутия (външен тип)

Материал: Метал

Характеристики: Директно монтиран на стената, не са необходими предварително-вградени компоненти.

Общи размери (ширина × височина × дълбочина, единица: mm):
Малък апартамент/кутия за ниско напрежение: 300×200×120 (приблизително. 8-12 вериги)
Среден апартамент: 400×300×120 (приблизително. 12-18 вериги)
По-голям апартамент: 500×400×120 (приблизително. 20-30 вериги)

2. Скрита електрическа кутия (вградена)
Материал: метал или пламък-пластмаса
Характеристики: Вграден в стената, изравнен с повърхността на стената, по-естетичен.

Общи размери (ширина × височина × дълбочина, единица: mm):
12 вериги: 300 × 200 × 100
16 кръга: 350 × 250 × 120
20 кръга: 400 × 300 × 120
24 кръга: 450 × 350 × 120
36 вериги: 600 × 400 × 120 Дълбочината (дебелината) на стандартните домашни шкафове обикновено е между 100 mm и 120 mm. Ако окабеляването е сложно или ако са необходими устройства за остатъчен ток (RCD) или електромери, е необходим корпус с дебелина 150 mm или по-дълбок, за да се осигури достатъчно пространство за окабеляване.

III. Промишлени и търговски разпределителни кутии
Тези кутии се различават значително по размер, обикновено са изработени от метал и са много персонализирани.

1. Повърхностно{1}}монтирани разпределителни кутии
Те обикновено се монтират-на стена и имат относително тънко тяло.

Малки/мини кутии: Подходящи за малък брой вериги.

Общи размери (ширина × височина × дълбочина, единица: mm):
300×400×150
350×450×180
400×500×200
Средни кутии: Използват се за разпределение на мощност или смесено захранване.

Общи размери: 600×800×200, 800×1000×250

2. Вградени разпределителни кутии
Те са вградени в стената и изискват определена дълбочина.

Обичайните размери и дълбочини обикновено са между 160 mm и 200 mm, с ширина и височина, подобни на повърхностно монтирани-кутии.

3. Подови-стоящи разпределителни шкафове (кутии)
Използвани в големи промишлени приложения, компютърни зали и главни разпределителни помещения, тези кутии имат голям капацитет и могат да бъдат инсталирани отпред или отзад.

Ширина: Обичайните размери са 600 mm, 800 mm и 1000 mm.

Височина: Стандартната височина обикновено е 1800 mm или 2000 mm (включително основата).

Дълбочина: Обичайните размери са 600 mm, 800 mm и 1000 mm.

При избора основното съображение са специфичните стандарти на страната или региона, където ще бъде инсталирана разпределителната кутия. Препоръчително е да се консултирате със специалист. Най-надеждният метод е да предоставите схемата на веригата на електротехник или дизайнер, за да могат да препоръчат конкретни размери и модели.
