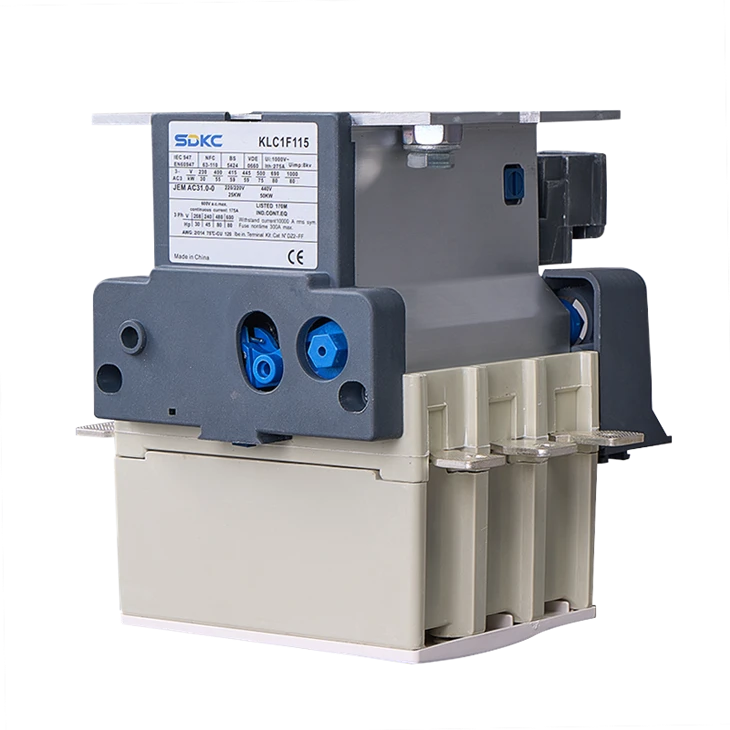

KLC1-F контактор

1. Контакторът KLC1-F се използва главно в електропроводи с AC 50Hz или 60Hz, номинално напрежение до 690V и ток до 400A. Той е отговорен за свързването, счупването и често контролирането на товари като двигатели, електрическо отоплително оборудване и кондензаторни банки.

2. По отношение на дизайна той приема оптимизирана структура на магнитната верига и системата за гасене на дъга. Структурата на магнитната верига е оптимизирана чрез симулационен анализ и многократни тестове, което прави електромагнитната атракция по -стабилно и действието е по -бързо и точно.

3. Системата за гасене на дъга използва нови материали за гасене на дъга и уникален дизайн на Grid за гасене на дъга, който може бързо да гаси дъги, ефективно да намали ерозията на дъгата върху контактите и да подобри електрическия живот.

4. В допълнение, контакторът на KLC1-F приема енергийно спестяващ електромагнитен дизайн на системата. В сравнение с традиционните контактори, консумацията на мощност на бобината се намалява с повече от 30%, което отговаря на международните нужди на енергоспестяването, намаляване на емисиите и зелено устойчиво развитие.

• Електрическа оценка: AC50/60Hz, 1140V
• Категория на употреба: AC-3, AC-4;
• Надморска височина: по-малко или равна на 2500 м (зоните с голяма надморска височина могат да изискват да се разраства, за да се избегне лошо разсейване на топлина или изолационни проблеми);
• Температура на околната среда: -5 градуса ~ +40 степен;
• Влажност: Относителната влажност на въздуха не трябва да надвишава 50%, когато максималната температура е +40 степен; По-високата относителна влажност е разрешена при по-ниски температури, но се взема предвид влиянието на кондензацията (може да се изискват мерки за антиконрендация).
• Категория за инсталиране: III;
• Условия за инсталиране: наклонът между инсталационната равнина и вертикалната равнина не трябва да надвишава ± 5 градуса, за да се гарантира нормалната работа на контактите;

1. Електромагнитна система: Двуизмерно модернизиране на енергийната ефективност и адаптивност

• KLC1-F контакторът приема вектор-оптимизирано електромагнитно моделиране, плътността на мощността на бобината се увеличава с 20%, консумацията на мощност без натоварване е по-малка или равна на 5W (традиционните продукти със същата спецификация ≈8W), повишаването на температурата се контролира в рамките на 60K и поддържа дизайна на миниатюризацията на кабинета;
• Намотката има вградена адаптивна верига с широко напрежение (няма повреда с ± 15% колебание на напрежението), съвместима с несинусоидални източници на енергия като генератори и фотоволтаици и подходяща за сценарии на дистанционна мощност.

2. Технология за контакт: Скок между поколенията в експлоатационния живот и надеждността

• Основните контакти на контактора KLC1-F са направени от агнисно-тройна сплав (оксид със сребърен никел), скоростта на ерозия на ARC е намалена с 40%, а електрическият живот достига 1,2 милиона пъти при условия на работа на AC-3 (400V, оценен ток) (20% по-висок от стандарта на IEC);
• Иновативната "извита повърхностна самопочистване" на контактната структура разбива оксидния слой чрез микродеформация по време на затваряне, а контактното съпротивление е стабилно по-малко или равно на 500 μΩ (далеч по-добре от границата на IEC 1MΩ), което инхибира повишаването на контактната температура и аблацията.

3. Система за защита: Защита на пълна верига от гасене на дъга до EMC

• Системата за гасене на дъга на контактора на KLC1-F приема триетапна решетка + Labyrinth Arc погасително покритие, времето за гасене на ARC е по-малко или равно на 10 ms (220V, номинален ток), диелектричната сила между контактите достига 6kV, която отговаря на средата с висока интерференция в предния край на честотния конвертор;
• Дизайнът на EMC е оптимизиран чрез филтриране на бобини + екраниращ слой, радиационната емисия е по-малка или равна на 30 dBμV (150kHz ~ 30MHz), която отговаря на IEC 61000-6-2 индустриалния стандарт за борба с интерференцията и избягва неправилно оправяне на PLC и друго контролно оборудване.

4. Модулен дизайн: Революция на ефективността на персонализиране

• KLC1-F контакторът поддържа 12 модула за разширяване (спомагателни контакти, забавяне на времето, блокиране и др.). Чрез Snap-on Smap-On Sturs-Connect времето за подмяна на модула е по-малко или равно на 30 секунди, което е подходящо за сложна контролна логика, като Star-Delta Starting и защита на блокирането;
• Спомагателните контакти на KLC1-F контактора приемат златна технология за покритие, съпротивлението на контакта е по-малко или равно на 100MΩ, а скоростта на грешки в бита на предаването на сигнала е намалена до под 0,01%, отговарящо на изискванията за контрол на ниво на сигнала на автоматизирани производствени линии.

За да разберем истински принципа на работа на контактора на KLC1-F, е от съществено значение да се разбере неговата вътрешна структура. Нека разгледаме по-отблизо основните компоненти, които правят KLC1-F контактора да работи правилно.

1. Електромагнитна намотка: Основният източник на енергия, който генерира магнитно поле, когато се зарежда с енергия, за да задвижва движещата се желязна сърцевина, за да се изтегли; Дизайн на ниска консумация на енергия за намаляване на повишаването на температурата.

2. Система за контакт:

- Основни контакти: сплав от сребърни волава, устойчив на ерозия на дъгата, носещ голям ток;

-Спомагателни контакти: сплав Silver-Cadmium, използван за контрол на сигнала (като обратна връзка на Start-Stop).

3. Система за гасене на дъга: Комбинация от покритие и мрежа за гасене на дъга, която разделя и охлажда дъгата, за да се избегне аблация на контакт.

4. Изолационна обвивка: Черупката на контактора на KLC1-F е направена от инженерна пластмаса с пламък, изолиращи живи части, с ниво на защита от IP20.
