Каква е ролята на инвертора за средно напрежение в система за разпределено генериране?

В ерата на устойчивото енергийно развитие системите за разпределено производство се очертаха като основно решение за посрещане на нарастващото глобално търсене на енергия, като същевременно се намали зависимостта от традиционните изкопаеми горива. Тези системи, които включват източници като слънчева, вятърна и малка водноелектрическа енергия, предлагат предимствата на децентрализирано производство на електроенергия, повишена устойчивост на мрежата и намалени загуби при пренос. В сърцето на много настройки за разпределено генериране лежи инверторът за средно напрежение, критичен компонент, който играе множество основни роли. Като доставчик на инвертори за средно напрежение, аз съм в добра позиция да се задълбоча в значението на тези устройства в системите за разпределено генериране.

Преобразуване на енергия и съвместимост с мрежата

Една от основните функции на инвертора за средно напрежение в система за разпределено генериране е преобразуването на мощността. Повечето разпределени енергийни ресурси генерират постоянен ток (DC). Например слънчевите панели произвеждат постоянен ток, когато са изложени на слънчева светлина, а някои малки вятърни турбини с генератори с постоянен магнит също извеждат постоянен ток. Въпреки това, електрическата мрежа и повечето крайни потребители изискват захранване с променлив ток (AC). Инверторът за средно напрежение се намесва, за да преобразува постоянния ток, генериран от тези източници, в променлив ток при подходящо напрежение и честота за безпроблемна интеграция с мрежата.

Този процес на преобразуване не е толкова прост, колкото основната трансформация. Инверторът трябва да гарантира, че променливотоковото захранване, което произвежда, е с високо качество, с ниско хармонично изкривяване. Хармониците са нежелани честоти, които могат да нарушат нормалната работа на електрическото оборудване, да причинят прегряване и да намалят ефективността на енергийната система. Инвертор със средно напрежение с висока производителност използва усъвършенствани алгоритми за управление и технология на силова електроника, за да минимизира хармоничното съдържание, което прави изходната мощност съвместима със стандартите за мрежата. Например, в захранвана със слънчева енергия система за разпределено генериране, инверторът за средно напрежение може прецизно да регулира изходното напрежение и честота, за да отговарят на изискванията на мрежата, независимо дали е 50Hz или 60Hz мрежа, осигурявайки стабилно захранване.

Проследяване на максимална мощност (MPPT)

В допълнение към преобразуването на мощността, инверторите за средно напрежение в системите за разпределено генериране са оборудвани с възможности за проследяване на максимална мощност (MPPT). Възобновяемите енергийни източници като слънчеви панели и вятърни турбини имат характерна крива мощност - напрежение (P - V). Точката на максимална мощност (MPP) на тази крива представлява оптималната работна точка, при която източникът може да генерира най-много мощност при даден набор от условия на околната среда (като интензитет на слънчевата светлина за слънчеви панели или скорост на вятъра за вятърни турбини).

Функцията MPPT на инвертора за средно напрежение непрекъснато следи входната мощност от разпределения енергиен източник и настройва работната точка за проследяване на MPP. Това е изключително важно, тъй като условията на околната среда непрекъснато се променят. Например, интензитетът на слънчевата светлина варира през целия ден и се влияе от метеорологичните условия. Инвертор за средно напрежение с ефективен MPPT може бързо да се адаптира към тези промени, като гарантира, че слънчевите панели или вятърните турбини винаги работят на или близо до максималната си мощност. Това значително подобрява цялостната енергийна реколта на системата за разпределено производство, повишавайки нейната ефективност и икономическа жизнеспособност.

Поддръжка и стабилност на мрежата

Инверторите за средно напрежение също играят жизненоважна роля в поддържането на стабилността на електрическата мрежа. В система за разпределено генериране тези инвертори могат да осигурят компенсация на реактивната мощност. Реактивната мощност е необходима за работата на индуктивни товари като двигатели и трансформатори в мрежата. Прекомерната реактивна мощност обаче може да доведе до колебания на напрежението и намален фактор на мощността, което от своя страна може да увеличи загубите на енергия в мрежата.

Инверторът за средно напрежение може да инжектира или абсорбира реактивна мощност, както е необходимо, за да поддържа стабилно ниво на напрежение в мрежата. Например, по време на периоди на голямо търсене, когато напрежението на мрежата има тенденция да пада, инверторът може да инжектира реактивна мощност, за да повиши напрежението. Обратно, когато напрежението на мрежата е твърде високо, инверторът може да абсорбира реактивна мощност. Тази динамична компенсация на реактивната мощност помага за подобряване на фактора на мощността на мрежата, намаляване на загубите на енергия и подобряване на цялостната стабилност и надеждност на електрозахранването.

Освен това, в случай на повреда в мрежата, инверторите за средно напрежение могат да допринесат за защитата и възстановяването на мрежата. Някои усъвършенствани инвертори са проектирани да откриват бързо грешки в мрежата и съответно да коригират работата си. Те могат или да се изключат безопасно от мрежата, за да предотвратят повреда на системата за разпределено производство, или да осигурят поддръжка на мрежата по време на процеса на отстраняване на повредата. Например, те могат да осигурят краткосрочна захранваща поддръжка за критични товари в близост, като помагат за поддържането на основни услуги, докато мрежата бъде възстановена.

Интеграция с други компоненти

В система за разпределено генериране, инверторите за средно напрежение трябва да се интегрират безпроблемно с други компоненти, като напр1P миниатюрен прекъсвач,Взривозащитена стенна разпределителна кутия, иВъншна разпределителна кутия. Миниатюрният прекъсвач е отговорен за защитата на инвертора и друго електрическо оборудване от условия на свръхток. Той може бързо да прекъсне веригата в случай на късо съединение или прекомерен ток, предотвратявайки повреда на инвертора и гарантирайки безопасността на цялата система.

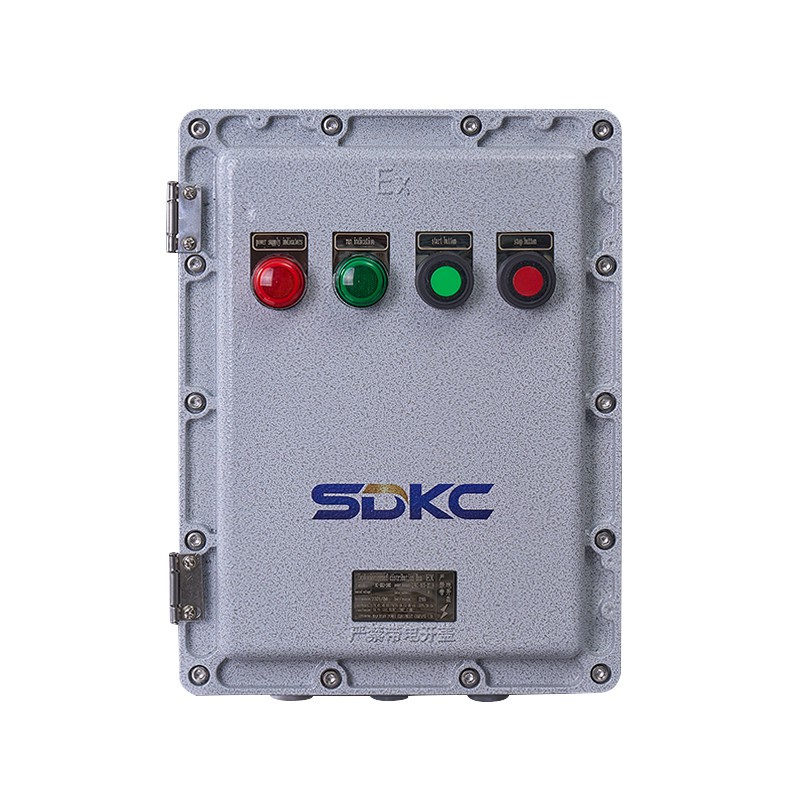

Взривобезопасната разпределителна кутия, монтирана на стена, и външната разпределителна кутия се използват за съхраняване и разпределение на енергията, генерирана от инвертора. Тези разпределителни кутии са проектирани да осигурят безопасна и надеждна среда за електрическите връзки, като предпазват компонентите от фактори на околната среда като прах, влага, а в случай на взривозащитени кутии, от експлозивни атмосфери. Инверторът за средно напрежение трябва да е съвместим с тези компоненти по отношение на електрическите номинални стойности, физическите размери и комуникационните протоколи, за да се осигури гладка работа на системата за разпределено производство.

Енергиен мениджмънт и контрол

Инверторите за средно напрежение също са неразделна част от системата за управление на енергията в инсталация за разпределено производство. Те могат да комуникират с други устройства в системата, като системи за съхранение на енергия и интелигентни измервателни уреди, чрез различни комуникационни протоколи. Това позволява мониторинг и контрол в реално време на процесите на генериране, потребление и съхранение на енергия.

Например, в система за разпределено генериране с батерия за съхранение на енергия, инверторът за средно напрежение може да управлява зареждането и разреждането на батерията въз основа на условията на мрежата и потреблението на енергия. По време на периоди на ниско търсене на електроенергия и високо производство на възобновяема енергия, инверторът може да насочи излишната мощност към зареждане на батерията. Когато търсенето е голямо или производството на възобновяема енергия е ниско, инверторът може да разреди батерията и да инжектира съхранената мощност в мрежата. Тази функция за управление на енергията помага да се балансират доставките и търсенето на енергия, да се намали зависимостта от мрежата по време на пиковите часове и да се увеличи собственото потребление на възобновяема енергия.

Заключение

Като доставчик на инвертори за средно напрежение разбирам критичната роля, която играят тези устройства в системите за разпределено генериране. От преобразуване на мощност и MPPT до поддръжка на мрежата, интеграция с други компоненти и управление на енергията, инверторите за средно напрежение са гръбнакът на модерните настройки за разпределено генериране. Те позволяват ефективното и надеждно интегриране на възобновяеми енергийни източници в електрическата мрежа, като допринасят за по-устойчиво и устойчиво енергийно бъдеще.

Ако участвате в разработването или експлоатацията на система за разпределено производство и търсите висококачествени инвертори за средно напрежение, ви каня да се свържете с нас за доставка и допълнителни технически дискусии. Нашият екип от експерти е готов да ви предостави най-добрите решения, съобразени с вашите специфични нужди.

Референции

1. Blaabjerg, F., & Ma, K. (2016). Силова електроника за мрежово свързване на възобновяеми енергийни източници. Сборник на IEEE, 104 (11), 2093 - 2115.
2. Chen, Z., Spooner, E., & Holmes, DG (2009). Силова електроника във ветроенергийни системи. IEEE Transactions on Industrial Electronics, 56(9), 3673 - 3680.
3. Kjaer, SB, Pedersen, JK, & Blaabjerg, F. (2005). Преглед на монофазни инвертори, свързани към мрежата за фотоволтаични модули. IEEE Transactions on Industry Applications, 41(5), 1292 - 1306.
